玻璃鋼化爐廠家教您辨別鋼化玻璃和普通玻璃_副本

　　玻璃鋼化爐廠家教您辨別鋼化玻璃和普通玻璃，而想要快速區分鋼化玻璃和普通玻璃，就要先了解兩者的根本區別。 　　區分鋼化玻璃和普通玻璃主要有以下兩種方法，一、檢查玻璃破碎后呈小顆粒狀還是尖刀狀;二、帶偏光太陽眼鏡，能夠看到彩色斑紋的便是鋼化玻璃。 　　鋼化玻璃與普通玻璃在加工工藝上存在極大的不同，玻璃鋼化爐廠家將普通退火玻璃先切割成要求尺寸，再將玻璃加熱至接近軟化狀態時瞬間冷卻。 　　玻璃鋼化爐廠家認為通過玻璃鋼化爐的加工使玻璃內部產生鋼化應力層，進而增加玻璃表面的抗壓力和抗沖擊力。 　　經過以上小編的介紹，相信大家已經可以輕松分別鋼化玻璃與普通玻璃了，后期如仍有任何疑問，可隨時聯系洛陽申誠玻璃技術有限公司，公司主營鋼化爐、玻璃鋼化爐、小型玻璃鋼化爐等產品，歡迎廣大用戶前來參觀考察。 文章內容來源于玻璃鋼化爐廠家：http://m.anauh.com/

MORE

鋼化爐炸爐的原因及措施

　　鋼化爐在生產過程中發生炸爐現象，引起炸爐的原因有很多，例如，原片玻璃或者鋼化工藝等等都可能會引起炸爐，今天，洛陽申誠玻璃技術有限公司工作人員就來跟帶大家了解一下出現炸爐的原因及對應的措施吧。 　　1、原片玻璃質量不良，殘余應力過大或不均(斷面有生茬)，有結石、裂紋等缺陷。對策：嚴格挑選玻璃原片。 　　2、切割、磨邊粗糙，造成微裂紋擴展。對策：改進切割、磨邊工藝，避免缺陷。 　　3、鉆孔、開槽較多或鋼化再加熱。對策：精細加工，加熱時勤開鋼化爐爐門檢查，發現炸裂時及時排出。 　　4、加熱厚玻璃時鋼化爐爐溫過高，內外層溫差大，內層張力過大。對策：適當降溫，延長加熱時間 　　5、玻璃鉆孔邊部未處理好或玻璃鉆孔直徑小于玻璃厚度。對策：處理好鉆孔的邊緣，加大鉆孔直徑。 　　6、玻璃鉆孔離玻璃邊太近。對策：加大鉆孔到玻璃邊的距離。 　　以上便是引起雙室對流鋼化爐炸爐的原因及措施了，如果您還想了解更多內容，歡迎咨詢洛陽申誠玻璃技術有限公司，咨詢熱線：187-3797-1827、189-3900-8535! 文章內容來源于申誠鋼化爐：http://m.anauh.com/

MORE

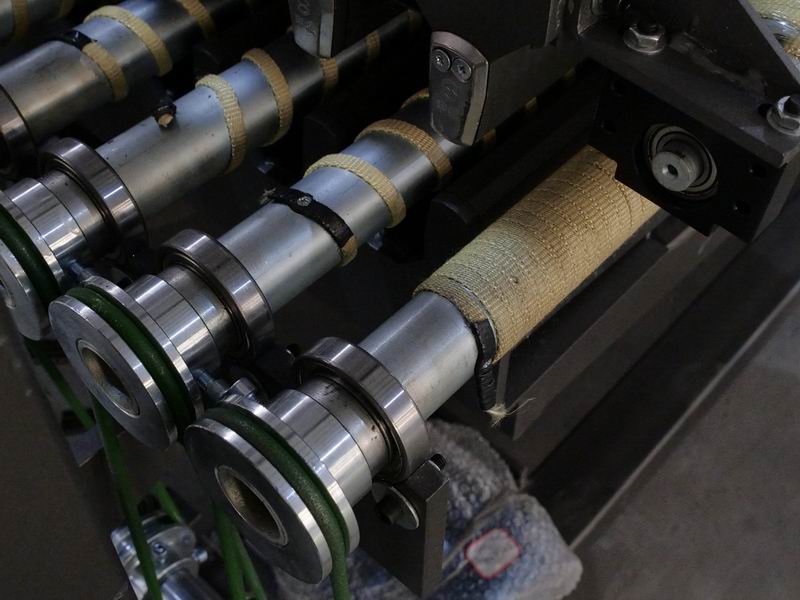

玻璃鋼化爐的簡單介紹

　　玻璃鋼化爐又被稱作玻璃鋼化設備，玻璃鋼化機組，鋼化爐，鋼化設備，鋼化機組等。 　　玻璃鋼化爐是利用物理或化學方法，在玻璃表面形成壓應力層、內部形成拉應力層。當玻璃受到外力作用時，壓應力層可將部分拉應力抵消，避免玻璃破碎，從而達到提高玻璃強度的目的。 　　不僅如此，玻璃鋼化爐的玻璃表面的微裂紋在這種壓應力下變得更加細微，也在一定程度上提高了玻璃的強度。 　　此外，經過玻璃鋼化爐熔煉的玻璃內部是存在均勻的應力的，因此一旦玻璃局部受到超過其強度能承受的沖擊發生破裂時，在內部應力的作用下自爆為小顆粒，提高了其安全性。 　　以上便是玻璃鋼化爐的簡單介紹，玻璃鋼化爐廠家申誠玻璃技術生產各種型號鋼化爐、小型玻璃鋼化爐等產品，歡迎您的咨詢訂購。 文章內容來源于玻璃鋼化爐廠家：http://m.anauh.com

MORE

玻璃鋼化爐操作準備工作有哪些

　　玻璃鋼化爐是利用化學方法或者物理的方法，通過內外兩種力量的相互作用，也就是在玻璃表面的壓應力層和內部的拉應力層;當外力作用于玻璃時，壓應力層可抵消部分拉應力，避免玻璃破碎，使玻璃的強度得到提升。不僅如此，玻璃表面的微裂紋在這種壓應力下變得更加細微，玻璃的強度在一定程度上得到了提高。 　　那么，玻璃鋼化爐操作的準備工作有哪些呢? 　　1、上班前穿戴好勞動保護用品，檢查空壓機風機傳動，氣路系統和潤滑系統是否正常。 　　2、檢查玻璃鋼化爐其它相關工序(磨邊，打孔)是否合格，及排片，收片等準備情況。 　　3、了解當班生產內容，準備所需架子，包裝紙標簽軟木墊等物品。 　　4、檢查待鋼化爐準備情況，對未磨邊有炸口等質量問題，可能造成炸爐的玻璃不準進爐。

MORE
